Penunjukan Ukuran

Poin yang akan dipelajari pada pokok bahasan ini antara lain :

1. Jenis ukuran (berdasarkan obyek yang di beri ukuran)
2. Datum
3. Peraturan-peraturan dalam memberikan ukuran

Untuk memudahkan pemahaman, jenis ukuran dibagi dua, yaitu ukuran bentuk dan ukuran posisi:

Ukuran bentuk yaitu ukuran yang menunjukkan panjang dan lebar suatu obyek, termasuk di dalamnya ukuran diameter, radius, dan lain-lain.

Sedangkan ukuran posisi adalah ukuran yang menunjukkan jarak obyek tersebut dari suatu bidan referensi tertentu (datum). Contoh ukuran bentuk : Obyek kotak segi empat akan memiliki ukuran bentuk panjang dan lebar, lingkaran akan memiliki ukuran bentuk diameter atau radius, segitiga akan memiliki ukuran bentuk panjang dan tinggi atau panjang dan sudut, dan lain-lain.

Gambar 1. Contoh ukuran bentuk

Untuk memberikan ukuran posisi kita harus menentukan posisi datum terlebih dahulu. Datumdatum ini didasarkan oleh hal-hal berikut ini : adalah bidang referensi. Datum ini bisa berupa titik sudut, garis, ataupun bidang pada suatu benda. Penentuan

1. Fungsi dari benda
2. Kemudahan pengerjaan
3. Kemudahan perakitan

Gambar 2. Contoh Datum

Aturan-aturan dalam pemberian ukuran :

1. Ukuran harus cukup jelas untuk bisa dibaca dengan mudah
2. Hindari pemberian ukuran ganda
3. Usahakan untuk menempatkan ukuran diluar area benda
4. Pastikan angka ukuran dan garis panahnya tidak ditabrak oleh garis yang lain

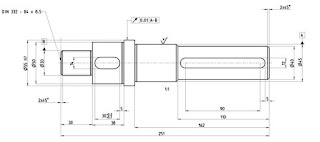

Gambar 3. Contoh cara penunjukkan ukuran yang benar

Hal penting yang lain dalam penunjukkan ukuran adalah penyederhanaan ukuran, artinya penunjukkan ukuran dibuat sedemikian rupa hingga tidak memakan banyak area gambar yang berarti membuat gambar menjadi lebih lapang dan mudah dibaca. Selain itu dengan efisiensi ukuran, gambar benda yang ditampilkan bisa lebih besar (skala), dan pembacaan akan lebih mudah. Penyederhanaan boleh dilakukan dengan tanpa mengurangi fungsi dari ukuran itu sendiri.

Di bawah ini adalah contoh bentuk-bentuk penyederhanaan ukuran yang distandardkan oleh ISO.

Gambar 4. Contoh gambar penyederhanaan ukuran
